一、室內游泳池設計規范依據

此室內游泳池設計規范根據某某大酒店改擴建辦公室提供的，根據建筑設計研究院設計的改擴建工程圖紙資料。

二、室內游泳池設計規范執行標準

《建筑給排水設計規范》(GBJ15—88)

《游泳池給排水設計規范》(CECS14：89)

人工游泳池水質衛生標準

三、五泳道線

四、室內游泳池設計選型

按照某建筑設計研究院設計的改擴建工程圖紙資料。游泳池長度約為22m，寬度為8m，平均水深按1.35m計(泳池深區1.5m，淺區1.2m)，有效容積為237.6m3。

1、確定循環周期：

游泳池循環流量是確定泳池凈化設備的重要依據，我們采用的是國內外比較通用的方法。

該游泳池為室內游泳池，故取循環周期為6小時，循環次數為4次/日。

循環流量：Qx=a×V/T=1.15×237.6/6≈45.54m3/h。

Qx——游泳池水的循環流量(m3/h)。

A——管道和過濾設備水容積附加系數，一般為1.1~1.2。

V——游泳池的水容積(m3)。

T——游泳池水的循環周期。

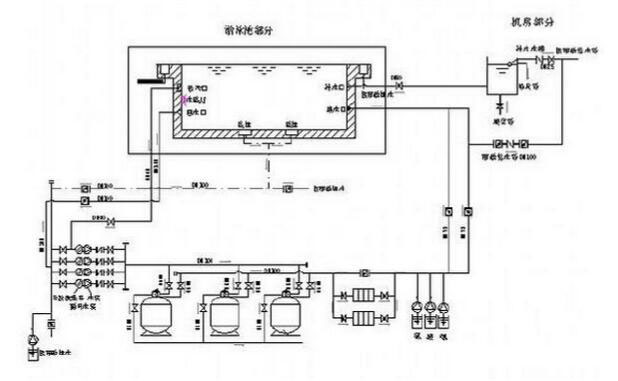

循環圖

2、循環水泵的選定：根據循環流量，循環水泵選擇

技術參數：最大流量530L/min，最高揚程20m，功率2.50HP，電壓220V。

泵的特性：為靜音循環水泵，此泵為不銹鋼機械密封，全封閉風冷式電機，符合IP-55電機防護標準，具有耐腐蝕、節能及體積小等優點。毛發聚集器與循環水泵一體式設計，堅固耐用。毛發聚集器濾籃容積大，易于清理。

循環水泵選用三臺，為兩用一備設置。

室內游泳池

3、高速過濾砂缸的選定：根據循環流量，高速過濾砂缸選擇頂裝式產品。額定流量550L/min，閥門尺寸DN50。

該設備為立式玻璃纖維纏繞缸體，帶有快速連接筒型鏡頭的多路閥門，多路閥操作方便簡單，穩固的玻璃鋼底座。具有簡易操作程序，防腐蝕、抗磨損，體積小、過濾水量高等優點。

4、均衡水箱的確定：按《游泳池給排水設計規范》要求，均衡水箱容積為循環流量5分鐘的水量。所以均衡水箱尺寸為：L×W×H=2000×1500×2000，均衡水箱材質為玻璃鋼組裝式水箱。

5、板式換熱器的選定：

泳池循環水加溫選用國產板式換熱器，其產品具有換熱面積大、運行可靠、精度高等優點。

按《游泳池給排水設計規范》泳池水溫為：26～28℃，正常情況循環水溫差為：3℃。根據循環流量，確定板式換熱器為3m2。

6、循環管路的確定：

循環給水管路：因泳池進水為10個可調式布水器，布水均勻，流速低。循環給水流速可定為：2.5m/s。因此循環給水主管路為：DN80。

循環回水管路：循環回水為溢流回水，因此循環回水主管路為：DN100。

7、電控系統的設計：

三臺循環水泵的控制，三臺加藥機的控制，泳池水下燈的控制，均由機房內的一個控制柜來控制。

控制柜其它功能：

①循環水泵與加藥機可實現連鎖；

②均衡水箱水位報警；

③泳池水下燈變壓為12V。

控制柜裝機容量為：10.5kW。
